山东三矿电气有限公司

KTC205煤矿采煤工作面通信控制系统控制采煤工作面三机和顺槽皮带，与液压支架电液控厂家集成形成无人采煤工作面自动化集控系统。具有控制设备的起停、保护、通话、报警及故障诊断等功能。具体功能如下：

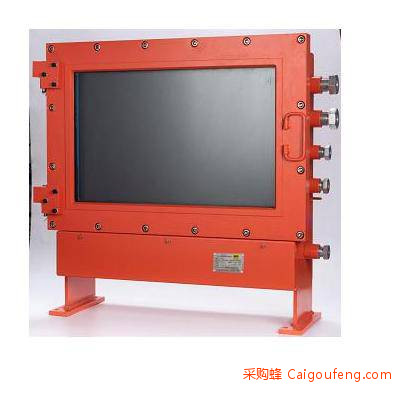

1、屏幕显示:本安彩色液晶显示屏。以文字或动态图形的方式显示工作面或皮带机的：设备运行状态、沿线电缆状态、沿线电话状态、传感器状态、各检测点的输入数值、软启动、张紧装置、抱闸装置工作状态、控制器自检信息、煤位检测、其他连锁设备运行状态等。

2、控制沿线长度:单沿线无中继时达到4公里。（每增加一个中继器，可扩展4公里）。如采用枝状控制，无中继可达8公里。

3、电缆功能:通过7芯电缆，将音频、闭锁、拉线急停、数字通信、装置供电融为一体。

4、U型销快速接插件:装置采用不锈钢快速接插件，U型销连接，防护等级达到IP67。

5、强制闭锁:按下闭锁后，强制切断控制输出。

6、闭锁位置显示:以汉字和动态图形的方式显示。

7、线路状态检测:检测输入线的断路和短路，检测装置自身7芯电缆的故障位置，并显示。

8、输入、输出:控制器本身带有30路输出，72路输入。

9、远程控制和远方信号采集:可在装置沿线串接智能输入、输出，用于远程控制和远方信号采集。

10、工作面通信控制系统一体化控制:单控制器可同时控制工作面和多条皮带。

11、控制设备:除控制通用设备外，还可控制液力耦合器等软启动设备及显示留有标准接口，以实现皮带的控制和皮带状态都可以通过井上电脑进行监控。

12、沿线电话:扩音式，声强大于107分贝。

13、停电后的通话:电话带有电池，停电后可正常通话，通话时间大于24小时。

14、工作面通信控制系统报警及保护：对设备起停、设备状态、沿线闭锁、传感器保护（速度：实时显示皮带运行速度，超限语言报警；断带保护；打滑保护；跑偏保护；烟雾保护；堆煤保护；温度：可加带模拟量实时检测环境温度，超限后语言报警；纵撕保护；超温自动洒水；瓦斯保护）等都有语言报警。

15、电控装置具有故障自诊断、显示功能和自动复位功能。

16、参数设定:将所有参数内置，所有的改动只需调整参数就可；各个主电机的启动间隔时间可通过参数零活调整；参数调整密码保护功能。

17、工作面通信控制系统通用性:工作面控制器和皮带机控制器可互换。

18、多机通信:不需要单独铺设电缆，就可实现多控制器之间的数据传输。

19、通信接口:带有RS232/485、MODBUS、DH+等接口可方便与全矿井监控系统无缝连接。

20、与调度电话联网:可与程控交换机联网，实现井上和井下沿线的通话。

21、控制方式:带有远控、就地、检修、点动等方式；所控制设备的就地单起单停，联起联停。

22、开机时间、开机率统计:自动统计设备开机时间和开机率，并实时统计和显示。

23、具有OPC传输协议：能和环网进行通讯。
